FIXATIONS DES PARATONNERRES À TIGES ET DES MÂTS RALLONGES

Fourreaux supports à sceller ou à souder AFD2200FS

Ces fourreaux sont destinés à recevoir, par simple emboîtement, les hampes de paratonnerres ou leurs mâts à rallonges. Comme ces derniers, ils présentent un rétreint ajusté de 25 cm. Ils s’utilisent indifféremment comme supports à sceller dans des dés de béton ou à souder sur charpente métallique ou à boulonner (livré non percé).

Pattes de fixation

Les pattes de fixations présentées ci-après sont utilisées pour l’installation de paratonnerres :

2 pattes de fixation pour l’installation de paratonnerres seuls ou équipés d’un mât rallonge,
3 pattes de fixation pour l’installation de paratonnerres avec 2 ou 3 mâts rallonges.
Ecartement recommandé entre pattes : 40 cm.

Franklin France propose 3 gammes de mâts rallonge pour l’élévation des paratonnerres, adaptées au modèle de PDA à installer :

Mâts rallonge Acier Inoxydable 1D+

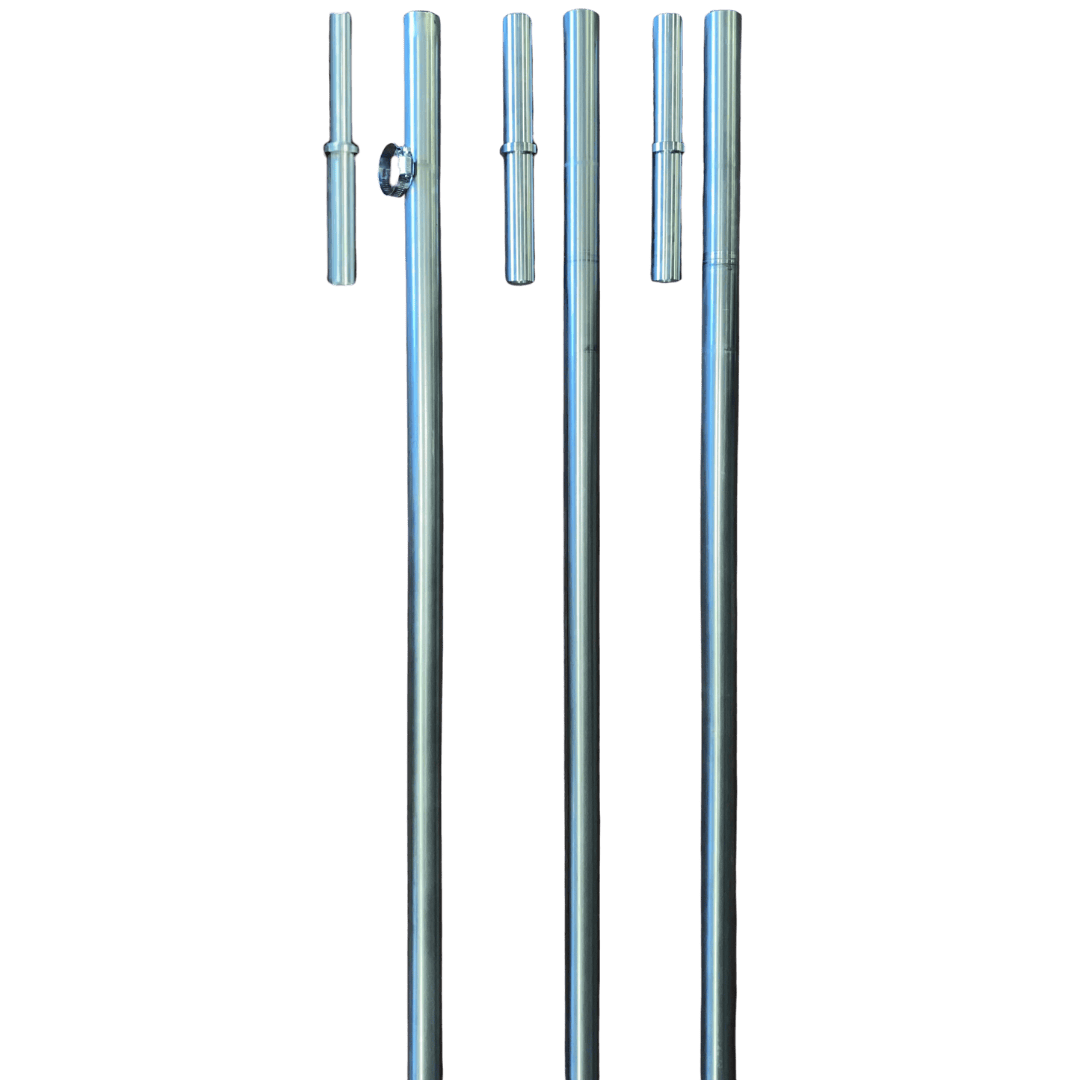

Fabriqués en acier inoxydable, ces mâts rallonge permettent de surélever notre paratonnerre à Dispositif d’Amorçage (PDA) Active 1D+ jusqu’à 6 m de hauteur, sans haubanage. Les éléments s’assemblent simplement par emmanchement, et l’extrémité supérieure est équipée d’une douille inox taraudée au pas M20 pour recevoir directement le paratonnerre, sans accessoire supplémentaire. Disponibles en 3 hauteurs : 2 m (AFC1242MR), 4 m (AFC1442MR : kit 2 mâts) et 6 m (kit AFC1642MR : 3 mâts).

Voir le produit

Mâts rallonge Acier Galvanisé Active 1D+, 2D, 4D

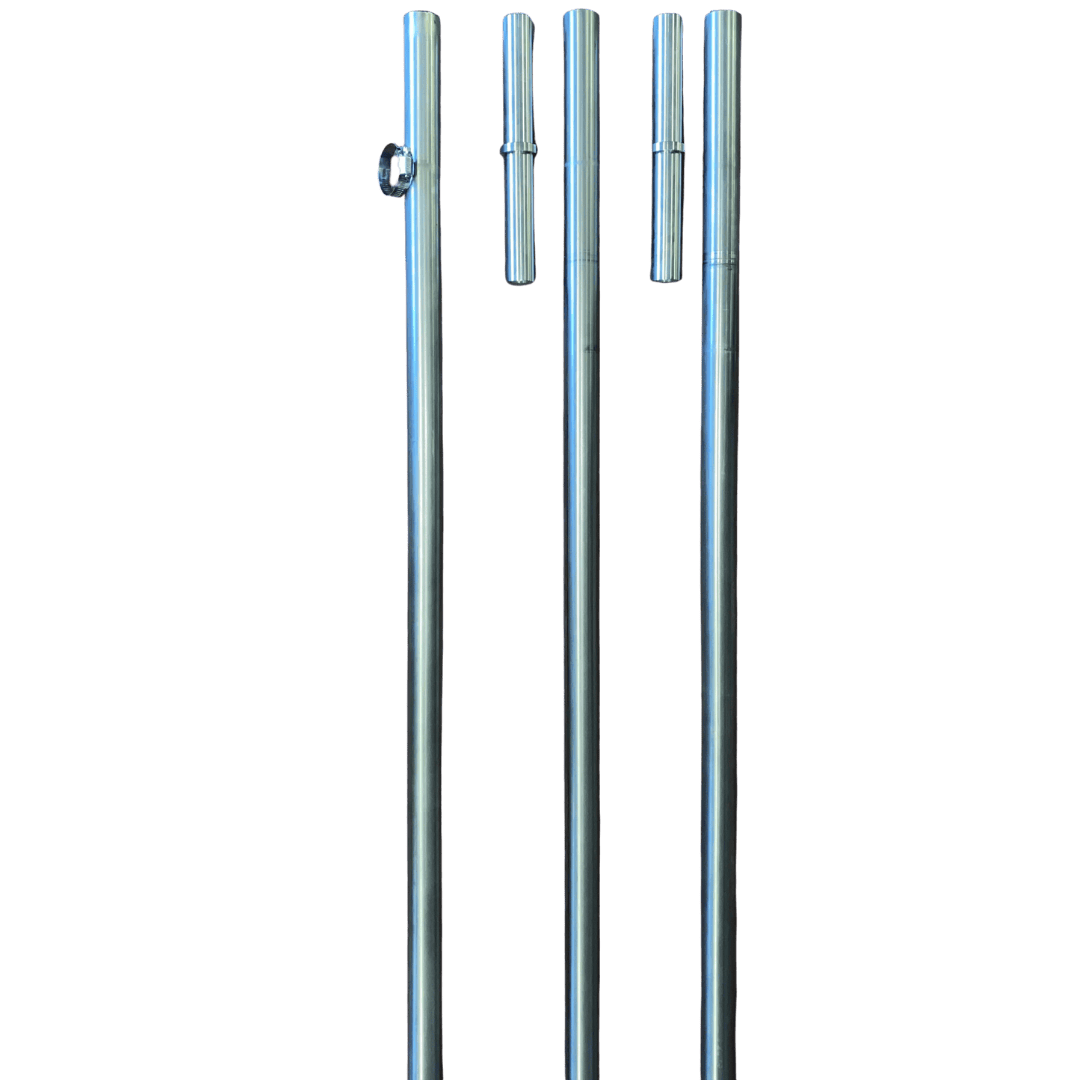

Réalisés en acier haute résistance galvanisé à chaud (intérieur et extérieur), ces mâts télescopiques offrent une élévation du paratonnerre jusqu’à 6,5 m sans haubanage. Les éléments se fixent entre eux par vis pression en acier inoxydable, pour un montage rapide et durable. Le mât supérieur AFC1035MR, taraudé au pas M20, reçoit directement les paratonnerres Active 1D+. Pour une compatibilité avec les modèles 2D/4D, le raccord de filetage AFB0001MG permet l’assemblage sans difficulté. Trois hauteurs de mât rallonge sont disponibles : 3,75 m, 5,5 m et 6,5 m, en combinant les références AFC1035MR, AFC2042MR, AFC3050MR et AFC3350MR.

Voir le produit

Mâts rallonge Acier Inoxydable Active 2D/4D

Ces mâts rallonge en acier inoxydable sont spécialement conçus pour surélever les paratonnerres à Dispositif d’Amorçage Active 2D/4D, jusqu’à 6 m de hauteur sans haubanage. Le mât 2 m AFC2242MR se monte directement sur le paratonnerre Active 2D grâce à son système d’emmanchement dédié. Les kits AFC2442MR (4 m) et AFC2642MR (6 m) permettent d’ajuster la hauteur totale de la fixation du paratonnerre selon les besoins du site.

Voir le produit

Pattes « déport de fixation » AFZ0414PD 220 mm,

Fixation par split, boulonnage, cerclage…

Voir le produit

Pattes de fixation universelle AFZ2802FU

A utiliser lorsque la paroi ne peut admettre de scellement profond. Se fixer par spittage cheville ou cerclage. Elles sont utilisées pour fixer les mâts rallonges Franklin. Un étrier assure le blocage.

Pattes à scellement latéral AFZ2008PS

Les pattes à scellement latéral sont utilisées pour fixer l’ensemble des paratonnerres à dispositif d’amorçage et tiges simple de la gamme FRANKLIN FRANCE équipé de mât rallonge ou non et sur support béton ou pierre.

Voir le produit

Trépieds AFD3200FS

Les trépieds servent à la fixation des paratonnerres ou des mâts rallonges en terrasse ou au sol. Conçus en acier galvanisé, ils peuvent recevoir tous les paratonnerres ainsi que leurs mâts supports d’un diamètre de 50 mm. Le type de trépied ainsi que le nombre de dalles sera à définir en fonction de la configuration du bâtiment à protéger ainsi que de la région de vent. Un trépied télescopique AFD3301FS est aussi disponible dans notre catalogue.

Voir le produit

Embases filetées AFD1411EB

Fixation des paratonnerres Active 1D^®, Active 2D^®, Active 4D^®et des tiges Franklin de 2, 10 m seulement sur pylônes et charpentes métalliques.

Cerclages AFD2011PS

Les cerclages sont en général utilisés pour la fixation des paratonnerres et de leurs mâts supports sur les cheminées, mâts béton, etc. Des pattes de cerclage AFD2012PS sont associées avec ce feuillard.

Cône de rejet d’eau AFD5001CE

Les cônes de rejet d’eau sont utilisés principalement pour les fixations verticales des paratonnerres et de leurs mâts supports sur les toitures. Deux modèles en caoutchouc, conviennent pour différents diamètres de passage. Leur base, en alliage d’aluminium renforcé, formant la semelle, leur permet de s’adapter aux différentes formes de structures en assurant l’étanchéité. Possibilité de fixation par rivets étanches.
