Fundas soportes para empotrar o soldar AFD2200FS

Estos soportes están diseñados para recibir, por simple encaje, las astas de pararrayos o sus mástiles elevadores. Tienen una reducción en el extremo de 25 cm. Estos pueden ser utilizados como soportes para empotrar en hormigón o soldar en una estructura metálica.

Fijaciones de los pararrayos y mastiles elevadores

Estas fijaciones se instalan tal como :

• 2 fijaciones para la instalación de pararrayos únicos o equipados con 1 mástil elevador
• 3 fijaciones para la instalación de pararrayos equipados con 2 o 3 mástiles elevadores

Distancia recomendada entre fijaciones : 40 cm

Otras fijaciones disponibles en nuestro catálogo.

Franklin France ofrece 3 gamas de mástiles de extensión para la elevación de pararrayos, adaptadas al modelo de PDC a instalar :

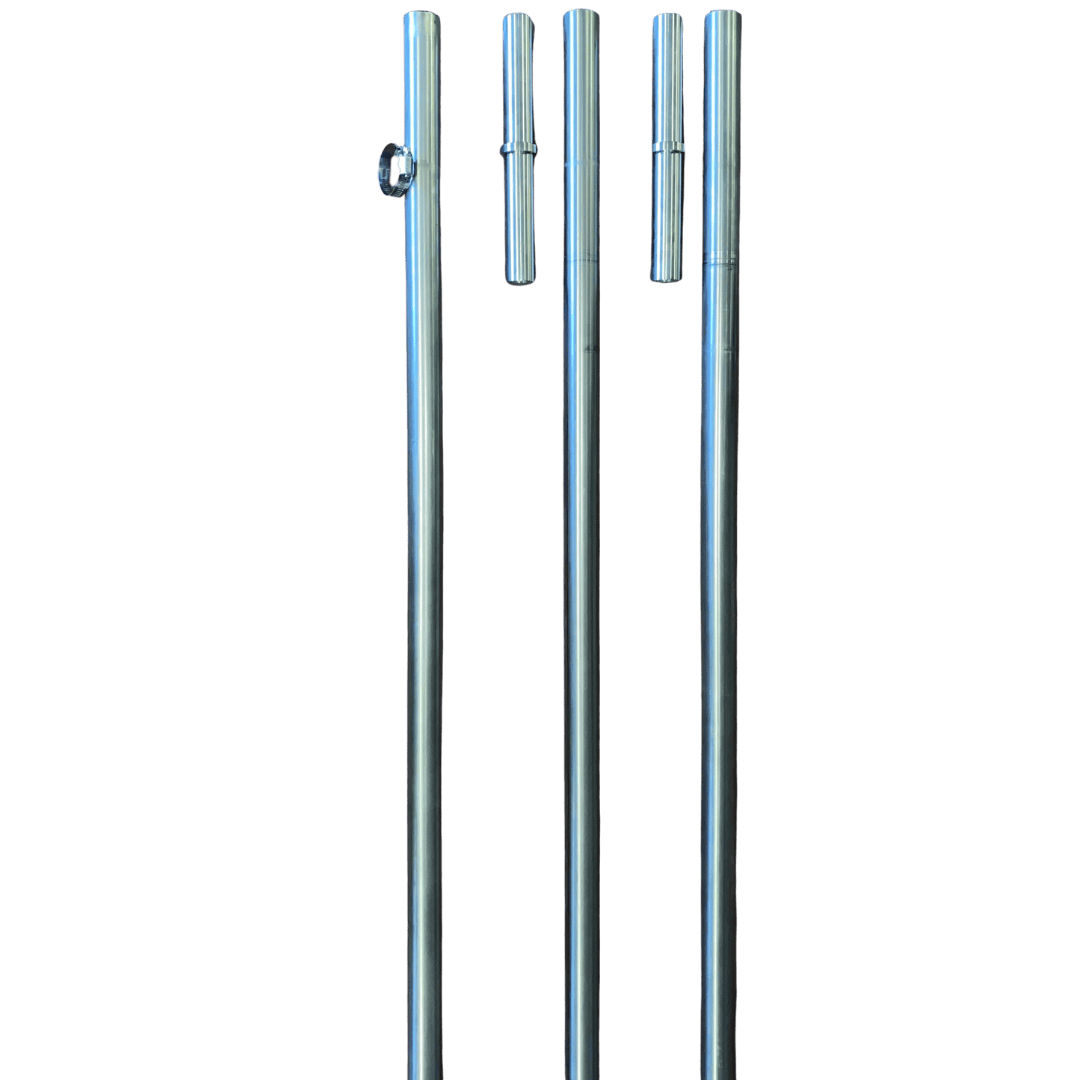

Mástiles de extensión de Acero Inoxidable 1D+

Fabricados en acero inoxidable, estos mástiles de extensión permiten elevar nuestro pararrayos con Dispositivo de Cebado (PDC) Active 1D+ hasta 6 m de altura, sin atirantado. Los elementos se ensamblan simplemente por encaje, y el extremo superior está equipado con un casquillo de acero inoxidable roscado con paso M20 para recibir directamente el pararrayos, sin necesidad de accesorios adicionales. Disponibles en 3 alturas: 2 m (AFC1242MR), 4 m (AFC1442MR : kit de 2 mástiles) y 6 m (AFC1642MR : kit de 3 mástiles).

Ver ficha téchina

Mástiles de extensión de Acero Galvanizado Active 1D+, 2D, 4D

Fabricados en acero de alta resistencia, galvanizado en caliente (por dentro y por fuera), estos mástiles telescópicos ofrecen una elevación del pararrayos de hasta 6,5 m sin atirantado. Los elementos se fijan entre sí mediante tornillos de presión de acero inoxidable, para un montaje rápido y duradero. El mástil superior AFC1035MR, roscado con paso M20, recibe directamente los pararrayos Active 1D+. Para la compatibilidad con los modelos 2D/4D, el racor roscado AFB0001MG permite el ensamblaje sin dificultad. Están disponibles tres alturas de mástil de extensión : 3,75 m, 5,5 m y 6,5 m, combinando las referencias AFC1035MR, AFC2042MR, AFC3050MR y AFC3350MR.

Ver ficha téchnica

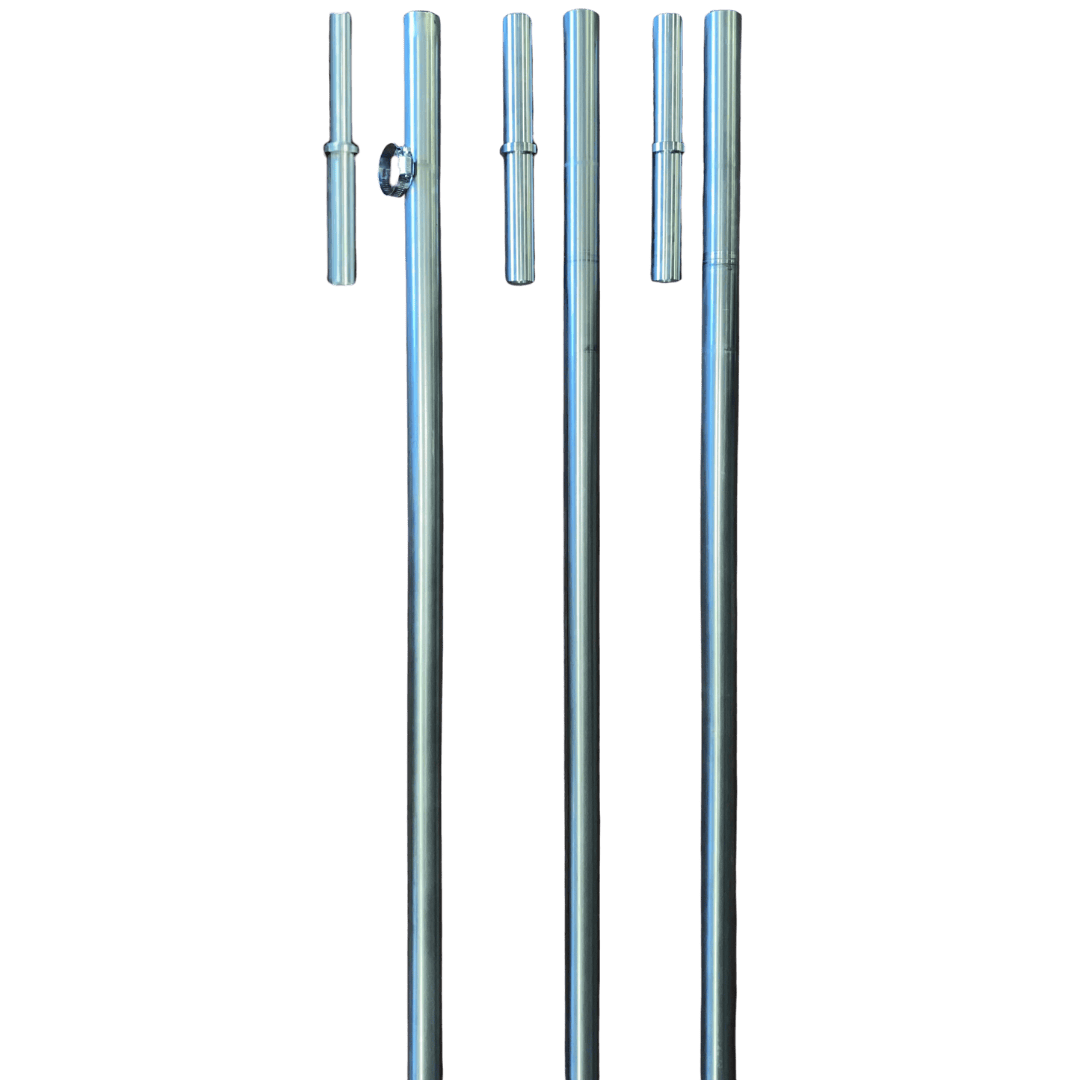

Mástiles de extensión de Acero Inoxidable Active 2D/4D

Estos mástiles de extensión de acero inoxidable están especialmente diseñados para elevar los pararrayos con Dispositivo de Cebado Active 2D/4D, hasta 6 m de altura sin atirantado. El mástil de 2 m AFC2242MR se monta directamente sobre el pararrayos Active 2D gracias a su sistema de encaje específico. Los kits AFC2442MR (4 m) y AFC2642MR (6 m) permiten ajustar la altura total de la fijación del pararrayos según las necesidades del sitio.

Ver ficha téchnica

Fijaciones laterales AFZ0414PD

Fijación por spit, perno, ….

Ver ficha técnica

Fijaciones de tipo universal AFZ2802FU

Se utiliza cuando no se puede fijar empotramiento profundo. Fijarse por spit, grapa, …. Son utilizadas para fijar los mástiles elevadores Franklin. El ajuste está realizado por una brida.

Fijación de empotramiento lateral AFZ2008PS

Veer abajo (mastiles elevadores y fijaciones  2 en 3)

Tripodes AFD3200FS

Los trípodes sirven a la fijación de los pararrayos o de los mástiles elevadores en techumbres o directamente al suelo. Están construidos en acero galvanizado, y pueden soportar todos los pararrayos, así como también sus mástiles soportes de diametro de ø 50mm.

 El típo de tripode así que el número de losas se definirán de acuerdo con la configuración del edificio a proteger así como que la región de viento.

Otra tripode telescópico bajo referencia AFD3300FS disponible en nuestro catálogo.

Ver ficha técnica

Bases atornilladas AFD1411EB

Fijación de los pararrayos Active 1D^®, Active 2D^®, Active 4D^®    y las puntas Franklin de 2,10 m unicamente sobre postes y estructuras metálicas.

Flejes AFD2011PS

Los flejes son en general utilizados para la fijación de los pararrayos y de los mástiles soportes sobre las chimeneas, mástiles en hormigón, etc…. Asociado a la fijación con fleje AFD2012PS.

Conos de rechazo de agua AFD5001CE

Los conos de rechazo del agua son utilizados esencialmente para las fijaciones verticales de los pararrayos y de sus mástiles elevadores sobre los techos. Existen dos modelos de goma disponibles para diferentes diámetros de paso. Su base, en aleación de aluminio renforzado, formando un plato, permite adaptarse a las diferentes formas de estructuras manteniendo la estanquidad. Posibilidad de fijación con ribetes sellados.
