Mâts supports et fixations

Fixations conducteurs

Le nombre de fixations au mètre diffère selon les normes :

  • Selon la NF C 17-102, tout conducteur doit être fixé par 3 attaches au mètre (tous les 33 cm).
  • Selon la NF EN 62 305-3, le nombre de fixation au mètre peut varier selon le tableau E1 de la norme : tous les 50 ou 100 cm.



 NF C 17-102 : 3 fixations par mètre linéaire

Crampons AFH2030CM

Fixation des rubans méplats sur les parois maçonnées en béton ou briques, etc.

S’utilisent avec des chevilles plastiques.

Agrafes AFH0030AM

Fixation des conducteurs méplats sur les toitures en tuiles ou ardoises.

Brides AFH0030BF

Fixation des méplats sur bardage ou toiture zinc ; rivets pop sur les bardages et soudure sur les toitures métalliques.

Brides « mammouth »AFH6032BM

Fixation des conducteurs méplats sur terrasse à revêtement étanche. Mise en oeuvre par collage à chaud.

Colliers AFH7000AC

Fixation des conducteurs méplats sur différents types de support en privilégiant les supports béton et bois. Livrés avec patte à vis bois en acier M7 x 40.

Attaches pour cornières, pylônes, charpentes métalliques  AFH2000AC

Ces attaches permettent de fixer les conducteurs méplats et ronds sur des supports métalliques de type cornière, pylône ou charpente métallique. Elles peuvent également être utilisées pour réaliser des liaisons équipotentielles de masses métalliques.

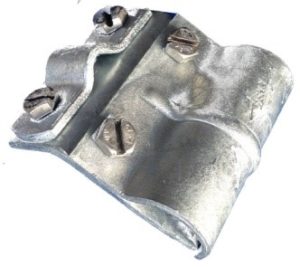

Passages gouttières AFH2002PG

Ce raccord permet d’interconnecter les dalles d’eau pluviale avec le conducteur de descente sans aucun percement.



Colliers de serrage AFH1052CS

Ces colliers permettent de maintenir les conducteurs de descente au niveau des mâts rallonges de la gamme FRANKLIN France et de tout type d’éléments cylindriques pour un diamètre de serrage de 25 à 100 mm.

AFH1057CS

Assemblage rapide ne nécessitant aucun outillage spécial.

Plots ciment « support conducteurs »AFH8039PC

Ces plots permettent de fixer les conducteurs méplats ou ronds en toiture sans nuire à l’étanchéité. Ils peuvent également être installés sur des toitures végétalisées ou gravillonnées.
Cette solution facilite également la maintenance ou le remplacement des étanchéités. Existe vide à cimenter sous la référence AFH8041PC.

Clips inox AFH6500CL

Les clips inox permettent de fixer les conducteurs de type feuillard sur tout type de support à l’aide de rivet pop étanche de Ø4mm (AFH0075RP), cheville expansion (AFH8050CE), de vis autoforante Ø3,9mm, spit ou vis Ø4mm max.

Attaches plastiques AFH6414AC

Destinées à la fixation des conducteurs de descente sur tous types de matériaux. D’autres modèles sont disponibles dans notre catalogue.



Accessoires supports d’attaches AFH6422AF

S’utilisent pour maintenir les conducteurs au niveau des toitures tuiles ou ardoises avec les modèles d’attaches AFH6414AC, AFH6415AC, AFH6406AC.

Raccords « éclisses »AFJ0812RE

Ces raccords éclisse sont utilisés pour réunir facilement deux conducteurs de type feuillard cuivre étamé 27x2mm ou 30x2mm notamment pour les cages maillées, par serrage mécanique.

Raccords (NF EN 62561-2) AFJ0819RL

Ces raccords sont utilisés pour réaliser les raccordements entre le(s) conducteur(s) de descente, de maillage ou liaisons équipotentielles, par serrage mécanique.
Ils permettent de raccorder jusqu’à 4 conducteurs de type feuillard cuivre étamé. Existe aussi le raccord de croisement AFJ0005RC.

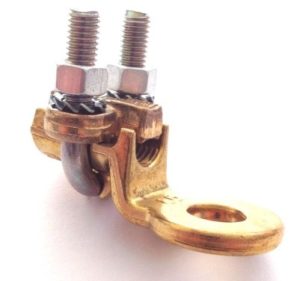

Cosses-Serre-câble pour ligne cuivre

Ces cosses sont principalement utilisées pour réaliser les raccordements entre différents réseaux de terre et/ou avec une structure métallique.

Cosses

Ces cosses sont principalement utilisées pour réaliser les raccordements entre différents réseaux de terre et/ou avec une structure métallique. D’autres modèles sont disponibles dans notre catalogue.
